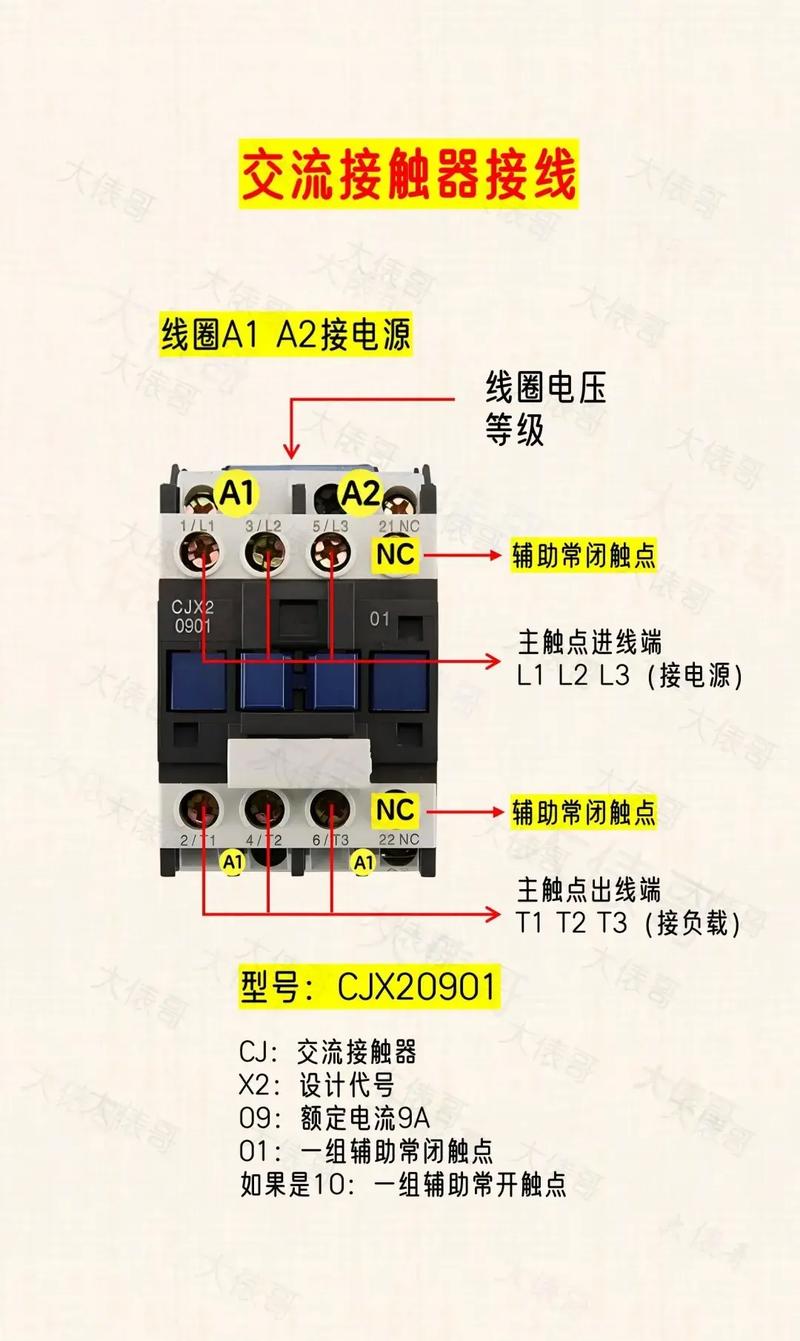

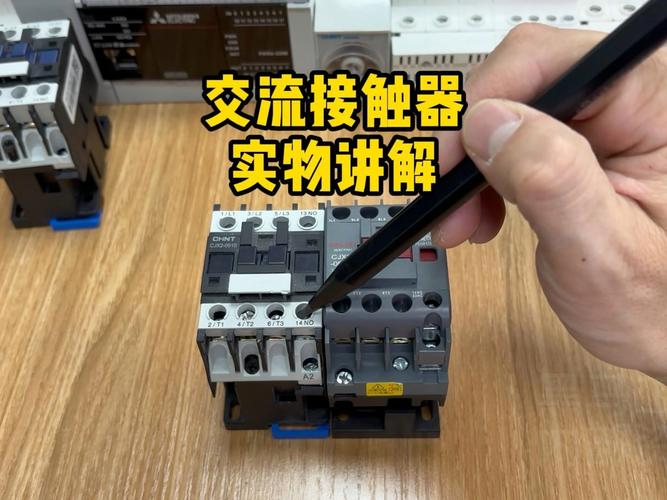

380v交流接触器接线图接触器，如下：向左转|向右转 380v的交流接触器接线具体方法如下：交流接触器1L1、3 L2、5L3是接触器电源侧接触器，接三相电源。2T1、4T2、6T3是负载侧接负载。向左转|向右转 如图接触器，主线路KM为接触器主触头，控制线路中KM为接触器常开触点（NO点），SB1启动按钮，SB2停止按钮。向左转|...。
●▂●
浮球和交流接触器手动自动控制潜水泵实物接线图 ：交流接触器的m1.m2 一端接零线另一端接浮球，余下一根浮球线接火线。用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接220V。水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后浮球触点...。
如下图：首先电源三相分别接接触器的主触点L1，L2，L3，再从接触器的T1，T2，T3接出三根线接电机的三个接线柱，以上是主电路。控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另...。
2013-08-12 正泰的CJX2-4011交流接触器 怎么接线? 31 2016-04-19 CJX2-4011交流接触器接线图 59 2010-03-24 380交流接触器接线实物图 1029 2017-12-15 求一张关于CJX2-4011交流接触器的接线图。 2018-01-24 正泰CJX2-4011的交流接触器如何与时控开关,接图线。是... 4 2013-09-28 正泰CJX2-4011...。
带有热继电器的380V三相交流接触器启动和停止设备有两种常见的接线方式：一种是控制电机沿一个方向旋转的回路，另一种是控制电机的正、负回路旋转。传统的带有热继电器的接触器不用于控制线路的开闭。正、负方向旋转与单相旋转控制的区别在于需要改变电源的相序才能使电机反转。
一、一个继电器，两个接触器，控制电机正反转接线如下图：二、正转控制：三、反转控制： 三、停止控制：按下停，整个控制电路失电，接触器各触头复位，电机失电停转。扩展材料：一、线路的运用场合 正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。如机床工作台...。
220V伏交流接触器的接线方法，参考如下：1、220v接触器的主路3跟主触头线必须是火线，必须把主触头串联。2、其次是控制电路线圈，即先要把零线直接接到A1上面。3、A2出来有两根线一根是接启动开关、一根接常开头。4、启动开关的另一端接复位开关，复位开关另一段接火线，一根是接常开头的另一端。交...。
