1、产品概述西电NS790N电动软启动器是一款用于电动机启动控制软启动器的设备，通过调节电压或电流实现平滑启动，减少机械冲击和电网波动。适用于风机、水泵、压缩机等负载软启动器的启动控制。使用方法安装要求确保设备安装于干燥、通风的环境，避免高温、潮湿或腐蚀性气体。接线前需断开电源，严格按照接线图连接主电路和控制电路。...；在电机达到额定转速后，软启动器会自动切换到旁路接触器，以提供正常运行所需的额定电压，并减少晶闸管的热损耗，延长设备寿命，同时优化电网运行，减少谐波。此外，软启动器还具备软停车功能，通过逐渐降低电压和转速，避免自由停车时的冲击。软启动器接线说明：CMCL系列数码型：基本接线：包括三相电源接入和...；第一张是主回路接线图，一台软启动一拖三电路图。KM26、28、30接触器为旁路接触器。KM25、27、29为隔离接触器。第二张图为控制回路接线图，控制要求从原理图可知：当一台电动机启动时，其它两台不能启动。给；图：ABB PSTB1050软启动器外观安装步骤环境检查：确保安装环境干燥、通风，避免高温、腐蚀性气体或强电磁干扰。机械安装：将软启动器固定在平整的金属支架上，使用M6螺栓紧固，确保无松动。电气连接：主电路连接：按标识接入三相电源（L1/L2/L3）和电动机（U/V/W），线径需符合额定电流要求。控制电路连接...；这是软启动1拖3电路图，你接俩电机更没问题，按图安装即可。弄；接线方法因软启动器型号和使用场景不同而有所差异，通常包括一拖一、一拖二、一拖多等模式。具体接线图仅供参考，实际操作时需依据设备说明书进行。软启动器具有多种启动方式，包括斜坡启动、突跳启动、自适应启动等。通过调节启动时间、启动斜率等参数，可以满足不同负载和应用的需求。在实际应用中，软启动...。

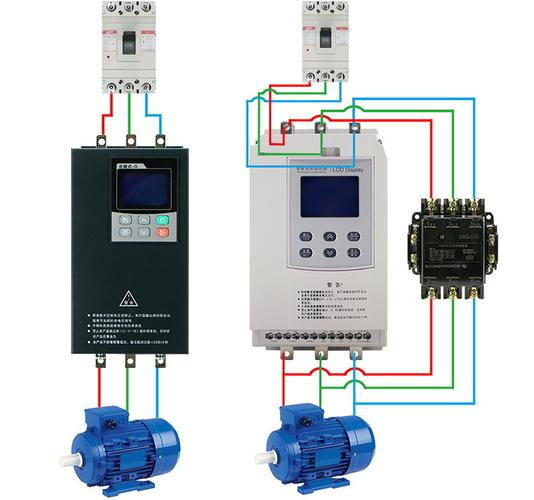

2、确保电源和电动机的接线正确无误，避免相序错误导致的问题。旁路接触器的控制信号应来自软启动器的内置信号继电器，以确保切换的准确性和可靠性。PE接地线应尽可能短，并接于距软起动器最近的接地点，以确保设备的安全运行。以下是一些常见的软启动器接线图示例（以CMC系列为例）：这些接线图展示软启动器了软启动...；外接是指将软启动器接在电动机的三角环外，软启动的每相承受的是线电流。内接是指将软启动器接在电动机的三角环内，软启动的每相承受的是相电流。(见图)由于三角形接法的相电流＝1/线电流，因此内接时选用的软启动器的容量仅相当于0.58的电机额定功率。节约软启动器了设备投资，但要求电机抽出六个接线头...。
3、一个软启动器不可以同时启动两个电机，但是一个启动器可以一拖二分时段启动。通过控制晶闸管的导通角，而控制负载的初始电压，然后逐步提高电压，待负载（一般指电动机）转速达到额定后，用旁路接触器使用全压！ 过程可以达到减少启动冲击电流和减少机械冲击的目的！；软起动器，是一种集电机软起动，软停车，轻载节能和多种保护功能，于一体的新颖电机控制装置，国外称为Soft Starter。国内软起动器，以和平hps2系列软起动器最为有名，它的主要构成是串接于电源与被控电机之间的三相反，并联闸管及其电子控制电路。软启动器于20世纪70年代末和80年代初投入市场，填补了...；具体如下图，一个是施耐德的，一个是通用的，原理都一样。其中通用的X3的 3 4 点接软启动的旁路输出。可能是您的闭电器出现问题。软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。国内软起动器以和平hps2系列软起动器最为有名，它的...。
4、基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。基本接线示意图：展示了软启动器与电源、电动机及旁路接触器的连接关系。典型应用接线图：展示了单节点控制方式下的接线，注意LED面板起动操作无效，且PE接地...；在接线时，务必注意确保良好的接地，正确连接电流互感器，特别是电流互感器副边线径不得小于2.5mm²，P进K出的配置。同时，对于CT软启动器，它集成了起动、显示和保护于一体，操作简便易行。基本接线图示例：1L1、3L2、5L3为电源输入，2T1、4T2、6T3为电机接线，B1、B2、B3是可选的旁路接触...。
5、三、软启动器的接线软启动器的接线通常包括电源输入、电机输出以及控制信号输入等部分，具体接线方式需根据软启动器的型号和电动机的实际情况进行。以下是一个eSTAR03软启动器接线示意图的示例：四、软启动的启动方式软启动器具有多种启动方式，以适应不同负载和启动要求：斜坡升压软启动：最简单，不具备...；可以通过设置F005的值来更改复位方法。如果需要自动复位，则可以通过设置F005来设置自动复位功能。在这种模式下，当控制模式采用三线制时，在热过载操作后温度下降时，它可以自动复位并重新启动。图2-15-19软起动器自动复位警告显示 注意使用: 2线控制模式时，如果选择“自动”，它将自动启动而不会显示...。
