1、电机绕组主要分为单层绕组、双层绕组、分数槽绕组和正弦绕组4种类型电机，实际应用中需根据电机功率、性能需求和场景匹配选择。1. 单层绕组 每个槽内仅嵌放一个线圈边，结构简单且制造成本低。因线圈利用率有限，通常用于小功率场景，如家用小电器电机。2. 双层绕组 每槽布置上、下两个线圈边，线圈数与槽数相等，磁动势波形优化效果突出，适合大。
2、同心式绕组的对称性非常好，旋转转子所产生的磁场没有潜漏磁通，因此效率较高。这种绕组常应用于中小型交流电机和直流电机。而叠式绕组则是指电机中的绕组线圈以多层叠加的形式绕制，绕制时需要使用不同线圈半径，通过绕线间距的选择来决定绕组连接顺序。叠式绕组的电流通路更长，绕组线圈间的电磁耦合效应...。
3、先判断四根线中是否包括接地线。（地线和其它线是不通的）。如果四根线中包括地线，下图中的3、4为同一根线电机；如果四根线中不包括地线，4根线对应下图1、2、3、4；用万用表辨识下图中的1、2、3或1、2、3、4；其中电机：电阻大的是主绕组，电阻小的是副绕组。如果两个绕组电阻一样大，则不分主...。
4、电机绕组是由线圈组构成一相或整个电磁电路的组合体；而线圈组则由一个或多个线圈顺接串联而成。因此线圈是电动机绕组的基本元件，也是以绝缘导线(圆形或矩形截面导线)按一定形状绕制而成。线圈可以是一匝，也可由数百上千匝绕成，其匝数的多少主要取决于电源电压和电动机电磁部分的参数，并由计算确定...。
5、如果电机绕组间电阻值相差较大，说明电机绕组有短路、断路、焊接不良和绕组匝数有误差。四、绕组间的绝缘电阻、绕组与外壳间的绝缘电阻，可以用:1、380V 电机用0到500 兆欧或0到1000兆欧测量范围的兆欧表测。其绝缘电阻不能低于0.5 兆欧。2、高压电机用0到2000兆欧测量范围的兆欧表测。其绝缘电阻...。
6、按常规主绕组电机：1-12,1-10,1-8,1-6，1-4；副绕组1-12,1-10,1-8,1-6。电机绕组分布铁心槽内时必须按一定规律嵌放与联接，才能输出对称的正弦交流电或产生旋转磁场。电机内的绕组是由各种大小不一形状各异的线圈组成的。由于每线圈都有两个元件边嵌入铁心槽内，也就是说每个线圈要嵌入两个槽...。
7、电机绕组分布主要分为单层、双层、分数槽、正弦四大类型，其结构差异直接影响电机性能和应用场景。1. 单层绕组 每个槽仅嵌入一个线圈边，结构简单且易于制造，常用于小型异步电动机（如风扇、水泵）。 2. 双层绕组 槽内分上下层嵌放线圈边，通过改善磁动势波形提升效率，主要应用于大中型交流电机（...。
8、较小的那组就是运行绕组。将两根不通线头（也就是启动线圈和运行线圈的一头）接在一起，作为公共端，这端接电源的零线。启动电容接在启动绕组和运行绕组之间（也就是测得的阻值最大的两根线），电源的火线就接在这两根线当中的一根。如果要想电机转向相反，只需将火线接至另一端即可。
9、电机绕组根据绕组线圈元件边在槽内的不同布置形式，主要分为单层绕组、双层绕组和单双层混合绕组。一、单层绕组 定义电机：每个定子槽内只嵌置一个线圈有效边的绕组，线圈总数是电机总槽数一半。优点：绕组线圈少，工艺比较简单。没有层间绝缘，故槽的利用率高。单层结构不会发生相间击穿故障。缺点：绕组产生...。
10、电机绕组匝间短路判断方法如下：1、观察法。如果电机冒烟，可能是线圈短路。2、空载法。电机空载运行15分钟左右，用手或工具感觉电机温度并检查电磁声。3、短路探测器法。取下电机三相绕组的各接线头，用短路探测器检查主绕组和副绕组。4、兆欧表法。测量电机的绝缘电阻一般采用500伏的兆欧表。5、电流...。
11、电阻值也是一样的，如果两组阻值不一样，说明电机绕组匝间有短路现象，电机使用时容易发热、无力。2、单向专用单相电机，如抽油烟机、电风扇电机等，为了节省成本，主线圈比副线圈使用的漆包线一般比较粗，圈数是一样的，用万用表测量，主线圈电阻值比较小，副线圈阻值比较大。
12、主绕组和副绕组的工作原理紧密相关。电机启动时，电流通过副绕组产生一个特定的磁场，该磁场与主绕组产生的磁场相互作用，从而形成旋转力矩，使电机顺利启动。启动完成后，副绕组逐渐退出工作状态，电机主要依靠主绕组维持运转。主绕组通常具有较高的电流密度和较好的散热性能，以确保电机在长时间运行中的稳定...。

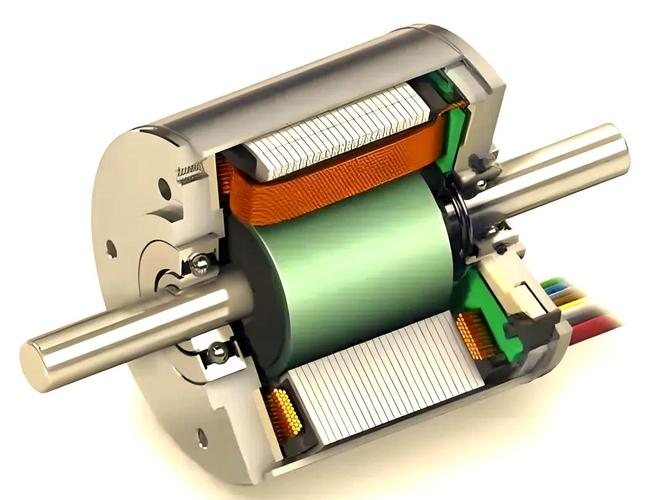

13、例如普通家用风扇电机的绕组，通常用0.3-0.6mm直径的漆包线缠绕数百圈。2. 核心作用 当电流流经绕组时，通过电磁感应原理生成磁场。以常见的三相异步电动机为例，定子绕组的三相交流电会产生旋转磁场，而转子绕组切割磁感线时又会产生感应电流，两种磁场相互作用驱动转子旋转。3. 结构分类 定子绕组：...。
14、主绕组：即运行绕组。主绕组作用：保证电机正常运行。副绕组：即启动绕组。副绕组作用：启动提供和主绕组不同相位的电流，产生旋转磁场让电机顺利启动。绕组是指构成与变压器标注的某一电压值相对应的电气线路的一组线匝，各个副绕组的匝数不同，则其端电压也不同，因此多绕组变压器可以向几个不同电压的...。
15、这些因素都会对电机的电磁特性和机械强度产生影响，因此在绕组设计过程中，需要综合考虑各方面因素，以确保最终产品能够满足严格的性能要求。总之，准确的绕组计算是实现高效、可靠电机设计的关键环节。通过精确计算和合理设计，可以有效提升三相感应电动机的性能，满足各种工业和民用领域的需求。
16、单相电机的主绕组和副绕组不是一根线，两者在结构、参数及连接方式上均有本质区别。1. 绕组结构差异 主绕组和副绕组属于两组完全独立的线圈，各自绕制在电机定子的不同位置。主绕组承担产生主要工作磁场的任务，驱动转子持续运转；副绕组在启动阶段介入，通过磁场相位差建立旋转磁场，协助电机从静止状态...。
