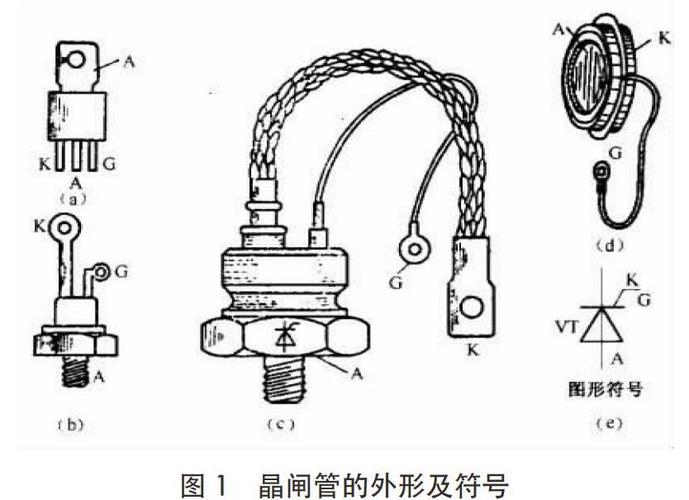

MCR100-6的管脚排列应该是晶闸管：将原件的引脚朝下晶闸管，面对着印有型号的面看，从左至右依次为A、G、K。分别为阳极、控制极、阴极。MCR100-6 单向可控硅特点：先进的玻璃钝化芯片、具有灵敏的控制极触发电流，通态压降低。用途广泛应用于各种万能开关器、小型马达控制器、彩灯控制器、漏电保护器、灯具继电器激励器、逻辑集成电路驱动、大功率可控硅门极驱动、摩托车点火器等线路功...。
一、使用方式不同 1、双向可控硅：不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。2、单向可控硅：是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。二、使用原理不同...。
一、指代不同 1、单向可控硅：是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通。2、双向可控硅：是在普通可控硅的基础上发展而成的，不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。二、结构不同 1、单向可控硅：具有三个 PN 结的四层结构，由...。
∩▽∩
BT151是单向可控硅，管脚排列图如下。A是阳极，K是阴极，G是门极（也叫触发极）。用万用表200欧姆电阻档测G和K之间的电阻，一般为几十欧姆（红表棒接G，黑表棒接K或红表棒接K，黑表棒接G都一样）。如果G和K之间短路或开路都说明管子坏了。用万用表20K欧姆档测A和K之间的电阻（红黑表棒对...。
单向可控硅和双向可控硅的主要区别在于它们的导通方向。以下是两者的具体区别：导通方向：单向可控硅：只能单向导通。电流只能从阳极流向阴极，在控制极施加触发信号后，阳极与阴极之间导通。双向可控硅：可以双向导通。在两个阳极之间施加触发信号后，无论电流流向如何，双向可控硅都会导通。应用场景：单向可控...。
一、指代不同 1、双向可控硅：是在普通可控硅的基础上发展而成的，不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。2、单向可控硅：是一种可控整流电子元件。二、特性不同 1、双向可控硅：是一对反并联连接的普通可控硅的集成，工作原理与普通单向可控硅相同。2...。
单向可控硅和双向可控硅的主要区别如下：功能用途：单向可控硅：专用于控制单向电流。双向可控硅：能同时控制正反方向电流，具有更高的灵活性，适用于交流电路。结构组成：单向可控硅：由三个PN结构成，有两个主要电极以及一个控制极G，共四个层。双向可控硅：结构相对简化，有两个主电极T1和T2以及一个门...。
与单向可控硅不同的是，双向可控硅的控制极G上触发脉冲的极性改变时，其导通方向也随之改变，从而能够控制交流电负载。而单向可控硅在触发后只能从阳极向阴极单方向导通。在电子制作中，常用到的单向可控硅型号有MCR-100等，而双向可控硅则有TLC336等。这些型号的选择和使用，需要根据具体的应用场景和需求...。
单向可控硅和双向可控硅的主要不同之处在于结构、工作状态和应用：1. 结构差异： 单向可控硅：由三个PN结组成，具有四个层次的三端结构。其正向导通受控制极电流控制。 双向可控硅：由NPNPN五层半导体形成，具有三个电极，且这两个电极在构造上对称。双向可控硅实质上是两个反并联的单向可控硅。2. ...。
1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（r×1挡），可能是a、k或g、a极（对单向可控硅）也可能是t2、t1或t2、g极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为k极，黑笔接的为g极，剩下即为a极。若正、反向测批示...。
用万用表判断可控硅的极性和状态的方法如下：单向可控硅： 判断极性：使用电阻档R×1，用红黑表笔分别测试两极间电阻。找到阻值数十欧姆的一对引脚，其中黑表笔接触的为控制极G，红表笔接触的为阴极K，剩下的一个引脚为阳极A。 判断状态：在确定极性后，将黑笔移至阳极A，红笔依然接阴极K，此时指针应保持静止。然后短。
晶闸管(THYRISTOR)是功率器件领域的重要元件，又被称作可控硅，是一种功率半导体开关元件。按照工作特性，可控硅可以分为单向可控硅(SCR)和双向可控硅(TRIAC)两大类。单向可控硅由最外层的P极和N极引出两个电极，分别称为阳极和阴极，中间的P极引出一个控制极。单向可控硅在电路中能够实现交流电的无触点...。
单向可控硅的类型主要包括普通型单向可控硅、光控可控硅，以及一些特殊类型的单向可控硅如高压可控硅、快速可控硅等。以下是关于这些类型的详细解释：普通型单向可控硅：这是最常见的可控硅类型之一，具有单向导电性，仅在特定的条件下导通电流。其导通和截止状态可以通过控制极上的触发信号来实现，广泛应用于...。
可控硅导通条件：可控硅阳极与阴极间必须加正向电压，控制极也要加正向电压。可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。单向可控硅有阴极、阳极、控制极，双向可控硅有T1、T2、G极晶闸管；任测两个极，若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K...。
可控硅的特性。可控硅分为单向可控硅和双向可控硅。单向可控硅具有阳极A、阴极K、控制极G三个引脚，而双向可控硅则有第一阳极A1（T1）、第二阳极A2（T2）以及控制极G三个引脚。要使单向可控硅导通，必须在阳极A与阴极K之间施加正向电压，同时控制极G与阴极K之间加上必要的正向触发电压。一旦触发，A...。
一、测试单向可控硅的三个引脚 外形判断：首先，观察可控硅的外形封装。有的可控硅外壳为阳极，阴极引线比控制极引线长。如果外形无法判断，则使用万用表进行测量。万用表测量：使用万用表R×100或R×1K挡，测量可控硅任意两管脚间的正反向电阻。当万用表指示低阻值时，黑表笔所接的是控制极G，红...。
将BT151字面朝自己，管脚向下，左边第一只脚是触发极，中间脚是阳极，和散热片相连，右边脚是阴极。可控硅正面朝上，第一个为 K，第二个 A，第三个 G 管脚排列： KAG 极限参数（Ta＝25℃）。
